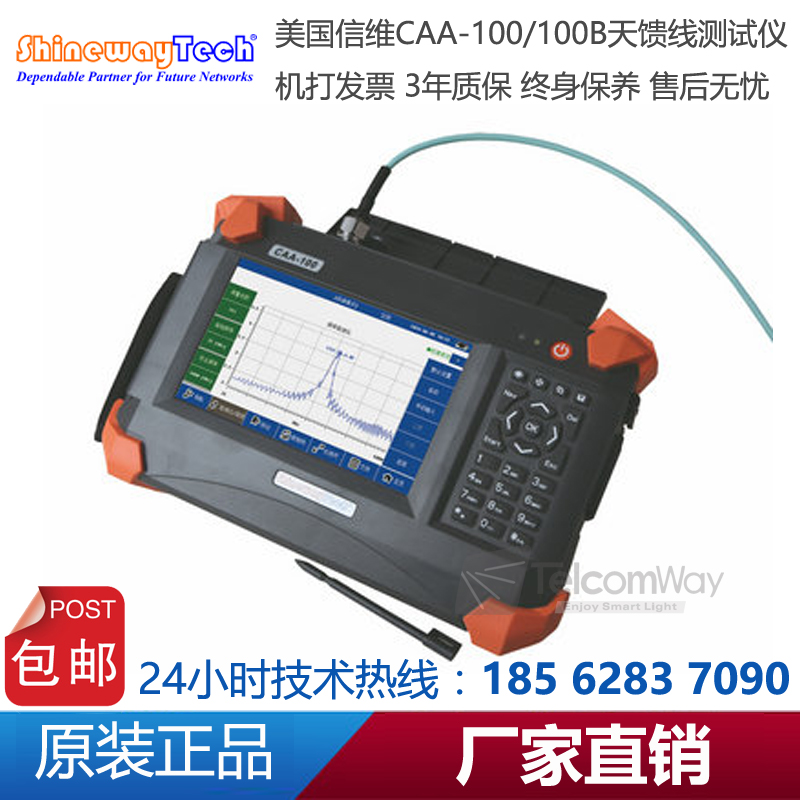

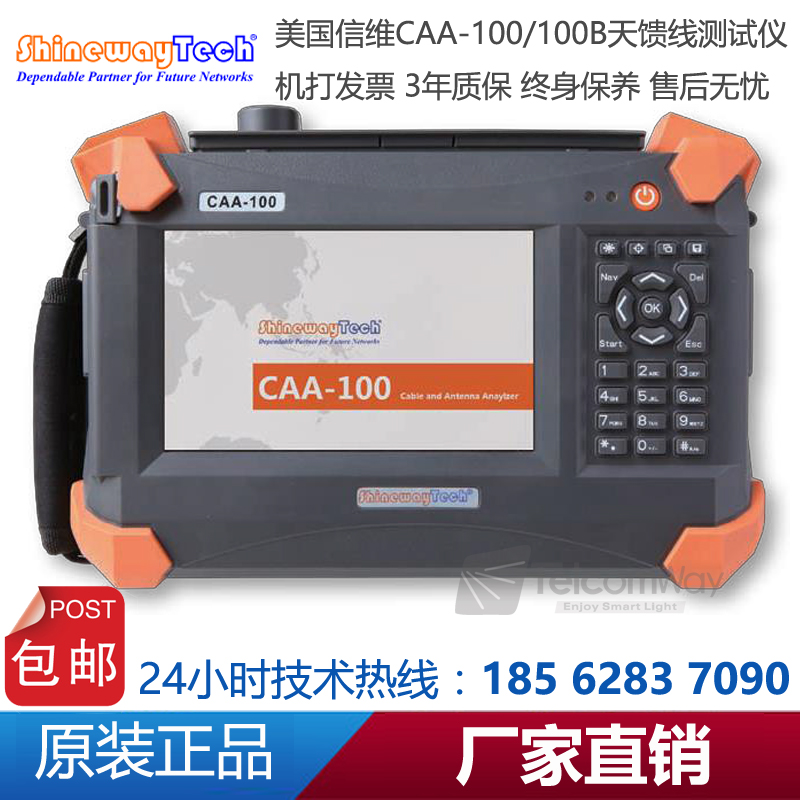

信維科技?CAA-100系列天饋線測試儀能夠測試基站天線和饋線的駐波比和匹配性及電纜損耗和長距離故障定位，能夠快速評估傳 輸線 和天 線 系統的狀況，加快 新基站所 需 要的 安 裝調試時間。CAA-100系列1MHz~6GHz超寬測試頻率范圍，60dB超大動態范圍，多種選件功能廣泛適用于2G/3G/4G/5G/WiMAX 等制式下測試。CAA-100系列采用7寸超大觸摸屏設計，8小時超長續航時間，用戶體驗極好。CAA-100系列是新一代無線網絡建設、升級、維護必不可少的測量工具。
● 1MHz~6GHz 設計，廣泛適用于 2G/3G/4G/WiMAX 等制式下測試
● 60dB 超大動態范圍
● 限制線/標志線/曲線運算等跡線智能判斷功能
● 8 小時超長續航時間
● 7 寸 LCD 彩色觸摸大屏顯示
● 強大的儀表文件批量編輯/刪除/過濾等管理功能
產品功能1 支持多種測量模式

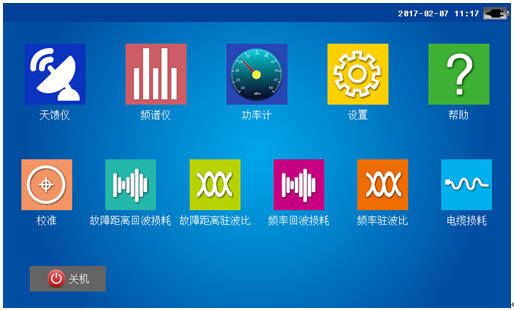

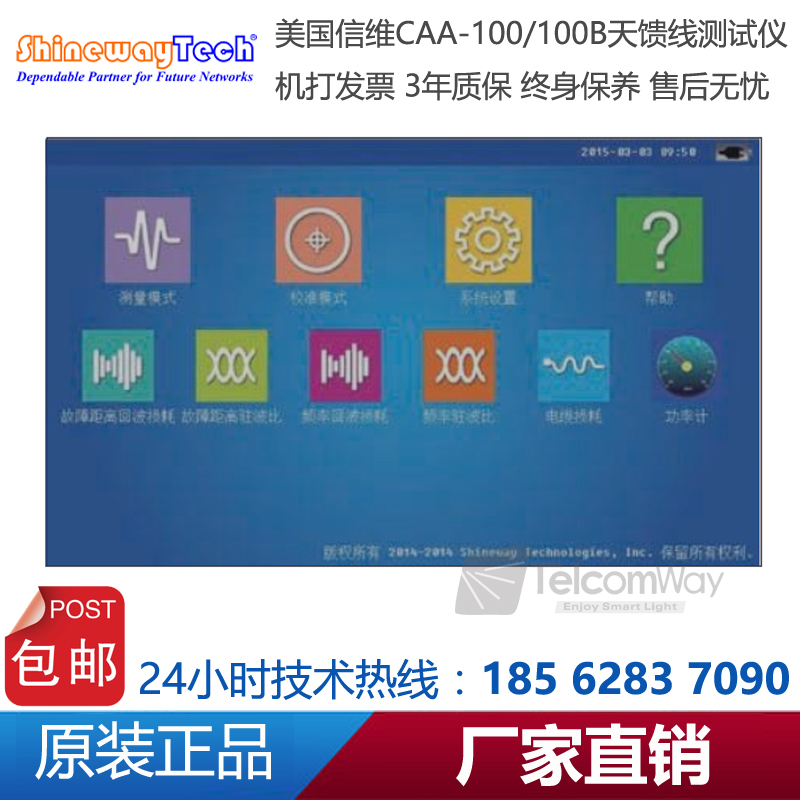

支持持故障距離回波損耗，故障距離駐波比， 頻率回波損耗，頻率駐波比，電纜損耗，史密斯圖，相位，功率計多種測量模式，主界面設計精美、用戶操作便捷。
2 可選配多種選件
USB式、高精度功率計探頭既可以連接儀表實現對功率的測試和顯示，又可以單獨連接PC終端，實現測試結果顯示和分析，極大地滿足客戶多方面需求。終端式功率計、通過式頻譜功率計可直觀清晰地對多種信號進行測量，滿足不同層面客戶的需求。
3 測試曲線智能分析、判斷

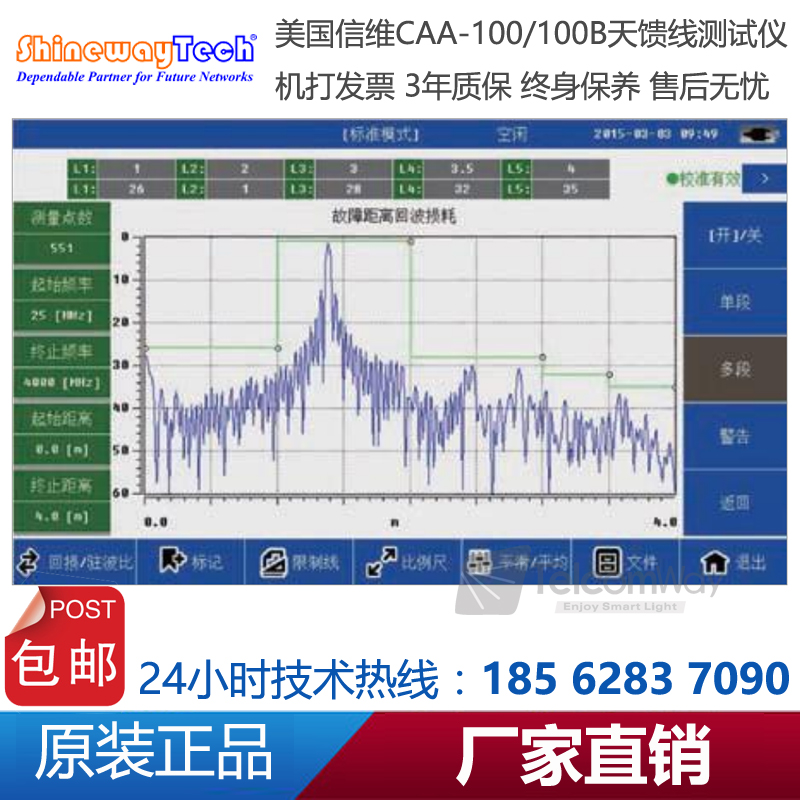

支持對測試曲線進行單段和多段限制線、標志線分析以及曲線運算分析，結果精準、清晰。

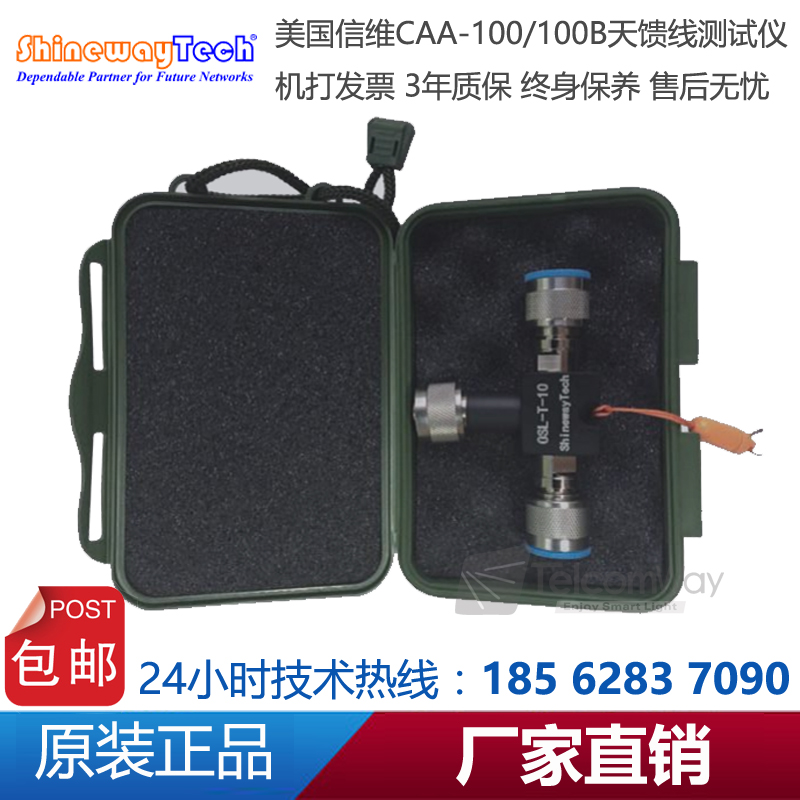

4 便捷、精確的校準方式：?jiǎn)味丝凇癟型”校準件&ECAL電子校準件
T型設計，單端口校準即可，便捷精確。且校準后掃描點數減少時不必重新校準，極大地方便了客戶現場使用效率。
ECAL電子校準件能夠提供一致的校準結果，去除手動校準可能引入的校準誤差。
5 回?fù)p/駐波比即時切換
可同時測試回波損耗和駐波比，并通過點擊切換觀察結果，大大提高工作效率。
6 儀表可實現批量處理測試文件
儀表具有文件過濾功能，可輕松實現批量編輯、分析和保存測試文件，有效的提高效率。
7 儀表支持現場校準電纜并獲取電纜參數
用戶可以手工輸入電纜參數（傳播速度；電纜損耗）或者選擇已知的電纜類型，也可以在不知道電纜信息和參數時，使用手頭現成電纜，利用系統自帶的“電纜校準”工具得到準確的電纜參數。為現場測試提供便捷。
8 支持手動設置頻率和選擇預設頻率
用戶可以根據測試需求進行“選擇預設的信號標準”或者“自定義頻率”。

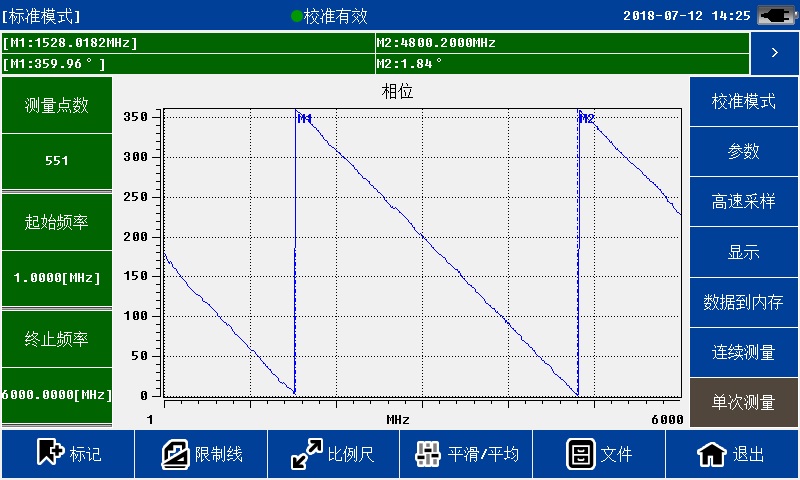

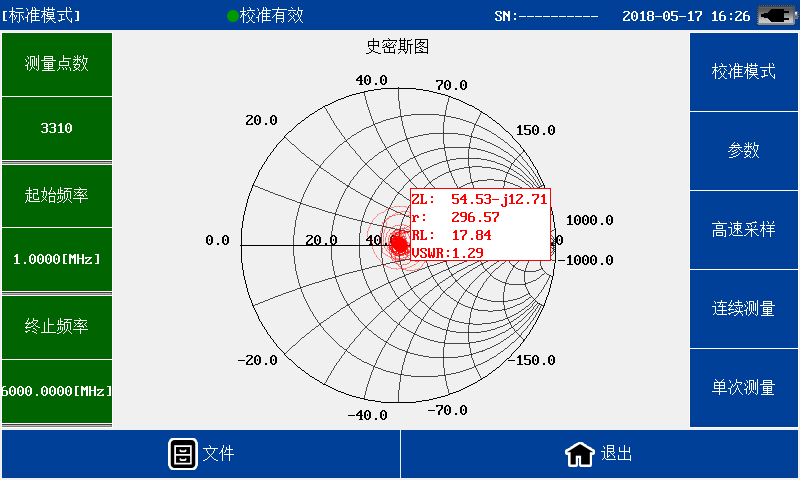

9 史密斯圖、相位測試功能
10 節能、環保、人性化界面設計
采用低功耗設計，大容量可充電鋰電池和AC適配器雙路供電，8小時超長工作時間，且可快捷鍵設置四種顯示模式：普通、黑白、高亮和夜視，適用于不同外界環境下使用。具有便捷的背光管理，風扇管理，電源管理等功能，操作方便，節能環保。
11 功能完善的頻譜分析模塊

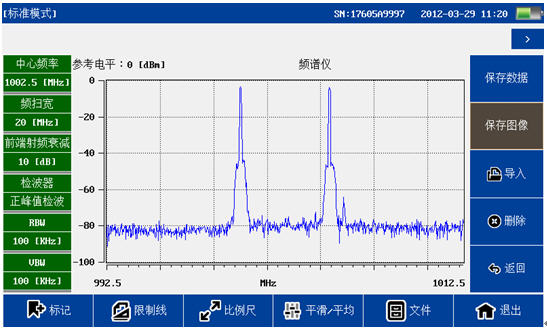

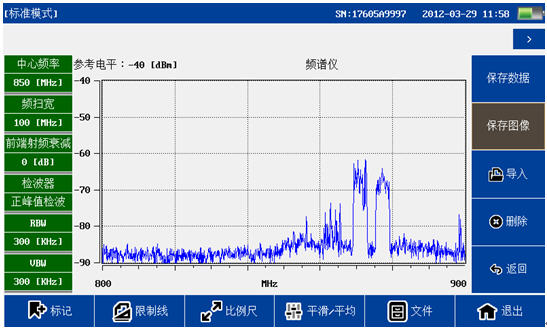

頻譜分析模塊覆蓋頻率范圍300MHz-4GHz，100dB超大動態范圍，-130dBm平均噪底@RBW=1kHz，提供頻譜測試，干擾排查等測試。

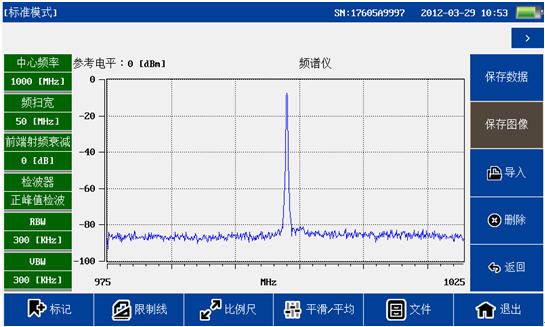

1) 頻譜測量功能

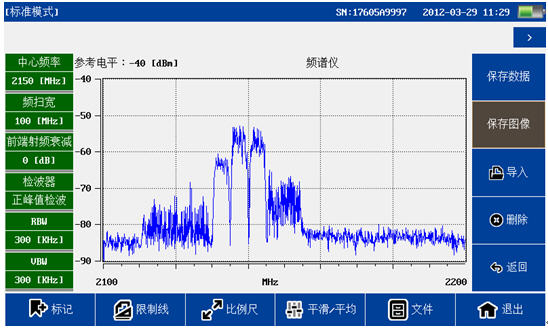

2) 天線測試功能
WCDMA制式
CDMA制式
12 功能強大的CAA Workbench上位機分析軟件
CAA Workbench上位機分析軟件介紹
1) 數據管理功能
● 和CAA-100B主機進行文件傳輸，包括從主機上傳文件到工作站/下載文件至主機
● 和PC進行文件交互，包括打開本地文件/保存文件到本地
● 支持報告打印預覽和打印，且可全面顯示公司名稱、測試參數、測量時間等信息
2) 應用工具功能
● Distance-To-Fault功能
● 轉換成史密斯圓圖功能
● 計算器
● 信號標準編輯
● 電纜參數編輯
3) 數據分析功能
● 支持標志線
● 支持限制線
● 支持比例尺功能
● 支持駐波比和回波損耗格式轉換
技術指標
型號 | CAA-100B | |
頻率范圍 | 1~6000MHz | |
頻率分辨率 | 1kHz | |
頻率精度 | ±2ppm | |
輸出電平 | 0dBm（典型） | |
測量速度 | 1.5ms/點 | |
測量點數 | 137,251,551,1103,2207,3310 | |
抗干擾能力 | ||
頻率 | -5dBm | |
通道 | +17dBm | |
方向性 | 42dB（校準后） | |
回波損耗 | ||
回波損耗范圍 | 0~60dB | |
回波損耗分辨率 | 0.01dB | |
駐波比 | ||
駐波比范圍 | 1~65 | |
駐波比分辨率 | 0.01 | |
電纜損耗 | ||
電纜損耗范圍 | 0~30dB | |
電纜損耗分辨率 | 0.01dB | |
DTF | |
回波損耗范圍 | 0~60dB |
駐波比范圍 | 1~65dB |
距離范圍 | 1500 米 |
分辨率 | 1.5*10^8*Vp/(F2-F1)Vp：電纜傳播速度； F1，F(xiàn)2：起始和截止頻率 |
相位 | |
測量范圍 | -180°- +180° |
分辨率 | 0.01° |
史密斯圖 | |
分辨率 | 0.01 |
通用指標 | |
連接器類型 | N 型陰頭 |
輸入阻抗 | 50 歐姆 |
顯示器 | 7 英寸電阻觸摸屏，800*480 分辨率 |
數據接口 | 1 個 USB Host 接口，1 個 USB Device 接 口， 1 個 10M/100M 自適應 LAN |
存儲空間 | >2000 條曲線 |
語言 | 中文，英文 |
內置電池 | 11.1V 7800Mah 鋰充電電池 |
外部適配器 | 110~240 50~60Hz AC 輸入，16V 3.75A DC 輸出 |
工作溫度 | -10℃~ 50℃ |
保存溫度 | -40℃~ 70℃ |
相對濕度 | 0~85% (無結露) |
重量 | 2.5kg（凈重） |
體積(長×寬×高) | 290×175×75 mm |
TPM 模塊（選件）---終端式射頻功率計 | |
頻率范圍 | 50~4000MHz |
功率范圍 | -40~20 dBm |
最大可承受功率 | <23 dBm |
測試精度 | ≤±0.3db (15~35℃)；≤±0.5dB( 0~50℃) |
輸入駐波比 | <1.2 |
Burst 寬度 | 1us~60ms |
最小測試周期 | 15Hz |
視頻帶寬 | 5MHz |
最小脈沖寬度 | 200ns |
時間分辨率 | 四檔：0.1us,1us,15us,150us |
調制信號峰均比 | <12dB |
CCDF 測試范圍 | 0.1% ~ 100% |
CCDF 測試精度 | ±3% |
突發信號占空比 | 0.1% ~ 100% |
供電方式 | USB |
工作溫度 | 0℃ ~ 50℃ |
保存溫度 | -20℃ ~ 70℃ |
相對濕度 | 0~85% (無結露) |
重量 | 0.3kg |
體積(長×寬×高) | 125×45×35mm |
抗震動特性 | 符合標準 MIL-PRF-28800F class 3 |
電磁兼容特性 | 符合 EMC 標準 GB/T 18268-2000 |
DPM 模塊（選件）---通過式射頻功率計 | ||
均值測量 | ||
| 300-4200MHz | |
功率范圍 | 100mW-200W | |
動態范圍 | ≥33 dB | |
插入損耗 | ≤0.1 dB | |
駐波比 | 1.05-99.9 | |
方向性 | ≥30 (<3GHz); ≥28 (>3GHz) | |
測試精度 | ±4% | |
輸入阻抗 | 50Ω | |
射頻接口 | N型陰接口 | |
數據接口 | USB | |
峰值測量 | ||
功率范圍 | 100mW-500W | |
測量精度 | 突發脈沖寬度> 200 μs：±7%； 1 μs <突發脈沖寬度< 200 μs：±10% 0.5 μs <突發脈沖寬度< 1 μs：±15% ； 突發脈沖寬度< 0.5 μs：± 20% | |
峰均比 | 0 - 12dB | |
CCDF | ||
測試范圍 | 0.1% - 100% | |
測試精度 | ±3% | |
閾值測量范圍 | 50mW - 500W | |
突發功率 | ||
功率范圍 | 100mW - 200W | |
突發寬度 | 1us - 60ms | |
最小測試頻率 | 15Hz | |
占空比 | 0.001 - 1 | |
測試精度 | ±6% | |
通用指標 | ||
供電方式 | USB | |
工作溫度 | -10℃ -50℃ | |
保存溫度 | -20℃ -70℃ | |
相對濕度 | 0-85% (無結露) | |
重量 | 0.48kg | |
體積(長×寬×高) | 130×124×34mm | |
*上述參數如有變化，恕不另行通知。
